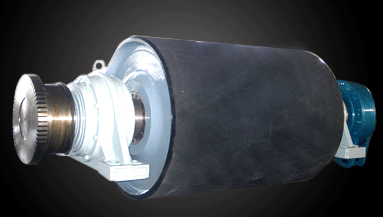

●传动滚筒的直径系列为：400、500、630、800、1000、1250、1400、1600、
1800mm。
●滚筒表面有钢质光面、铸胶光面、带人字形沟槽的铸胶面、带菱形沟槽的铸胶面、无磁
不锈钢面等几种可供选择。
●根据滚筒承载能力的大小，滚筒的结构有钢板焊接结构、铸焊结构两种。铸焊滚筒的筒
体及接盘均用有限元法进行了强度校核。
●滚筒的轴承座有整体式、剖分式两大类，每类都可配用普通的调心滚子（柱）轴承或带
紧定套的调心滚子（柱）轴承。所配轴承的生产厂家可为国内哈、瓦、洛等知名轴承厂，
也可为国外SKF、FAG等厂家。由业主选定。
●所有滚筒均经过静平衡检验；国家标准规定的大规格滚筒均经过退火及探伤检验后出厂。
●各种带宽所配的滚筒直径及其承载能力范围见下表：
| 带宽（mm） |
滚筒直径范围（mm） |
所能传递扭矩（kN.m） |
所能承受合力（kN） |
| 400 |
400 |
2.0 |
40 |
| 500 |
500 |
2.7 |
49 |
| 650 |
500-630 |
3.5-7.3 |
40-80 |
| 800 |
500-800 |
4.1-32(2×23) |
40-160 |
| 1000 |
630-1000 |
4.6-52(2x42) |
40-330 |
| 1200 |
630-1250 |
12-120(2x60) |
52-540 |
| 1400 |
800-1400 |
20-140(2x110) |
100-880 |
| 1600 |
800-1600 |
50-180(2x160) |
260-1140 |
| 1800 |
800-1600 |
60-180(2x180) |
400-1280 |
| 2000 |
1000-1800 |
65-220(2x200) |
600-1420 |
| 2200 |
1000-1800 |
65-220(2x200) |
620-1500 |
| 2400 |
1000-1800 |
65-220(2x200) |
620-1500 |
欢迎垂询详细规格及参数。
|
